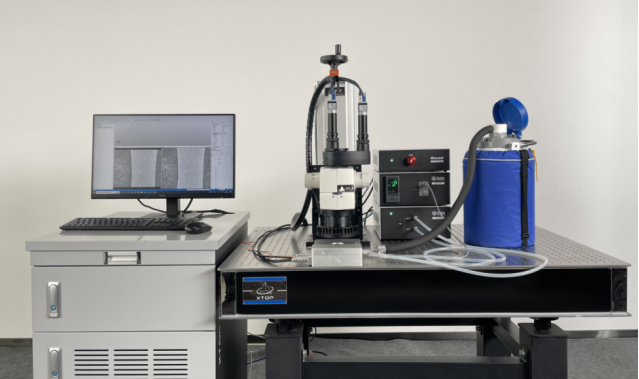

冷热原位拉伸测试系统主要应用于小尺度的相关的生物、金属、陶瓷、涂层、玻璃、有机聚合物、纤维等各种材料研究，可实现温度环境范围：-190~600℃，RT~1000℃，温控精度最高±0.3℃，最大载荷5000N。 冷热原位拉伸测试系统通过实时获取材料动态载荷下，形变和温度等数据，并结合光学显微镜、DIC或视频引伸计、电学测试系统联用进行的材料微观结构分析数据，实现了定量分析材料微观力学性质、相变行为、取向变化、裂纹萌生和扩展、材料疲劳和断裂、材料弯曲、高温蠕变、分层、形成滑移面以及脱落以及形变、相变过程中的电学性能等，实现各种材料性能的研究。

主机及力学控制系统

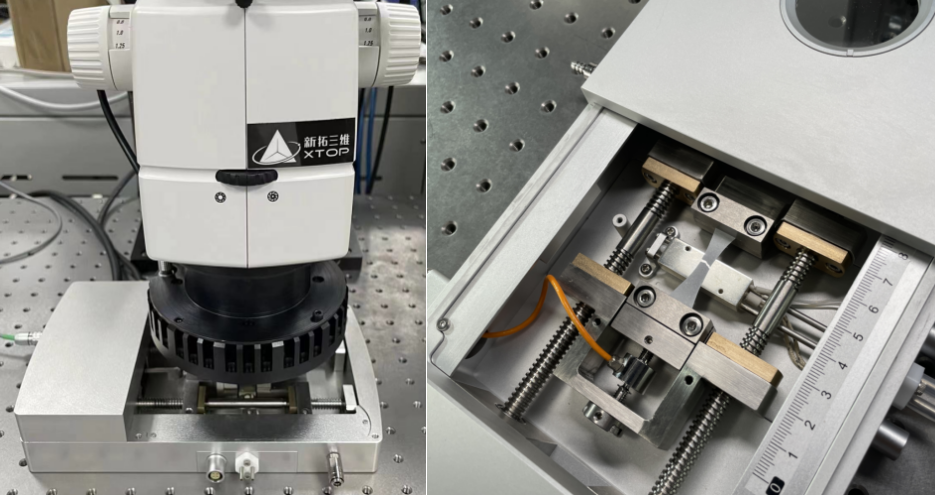

主机

l支持恒速模式、恒力模式

l可配套显微镜、光谱仪、DIC和视觉引伸计等使用

l可充入保护气体的气密腔，低温不结霜

l样品度厚度0.001～2mm

l最小样品长度40mm

l模块化设计，结构紧凑

l支持水平、竖直安装

控制软件

原位拉伸软件是通用和专用的试验机控制和分析软件。

l程序采用开放的数据库结构定义

l数据采用数据库管理方式，自动保存

l温度控制和监测模块

l能够实时记录试验曲线，并可随时切换观察力-时间、变形-时间、力-变形、力-位移和温度-时间等试验曲线

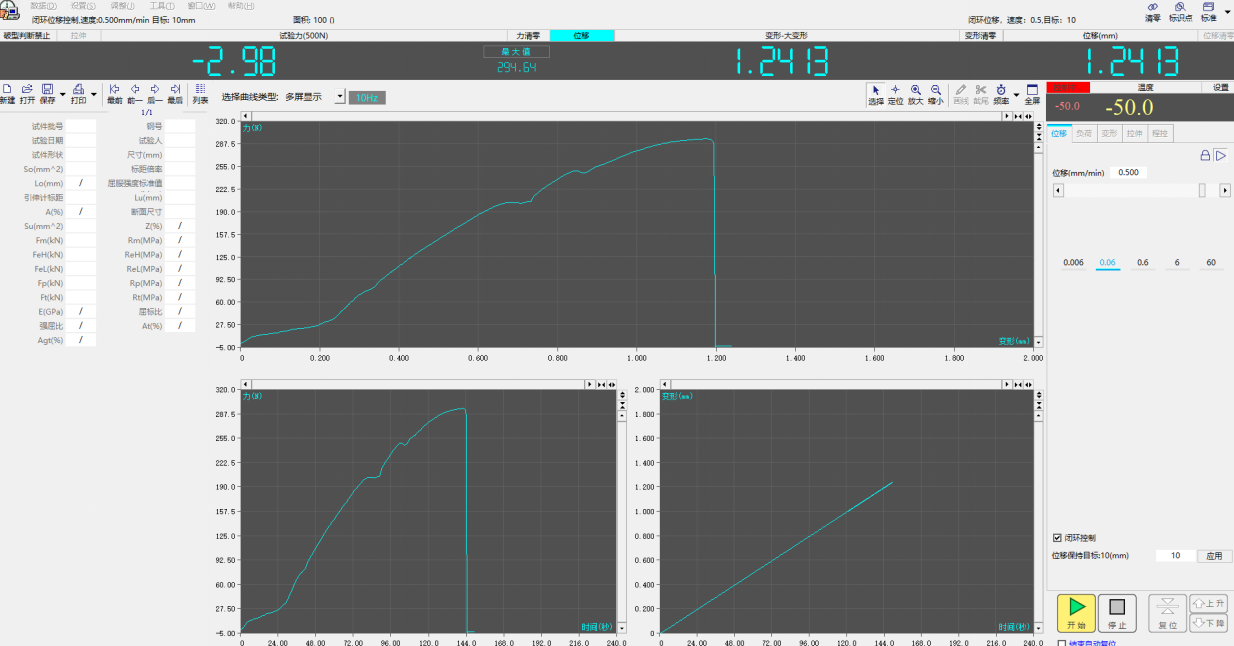

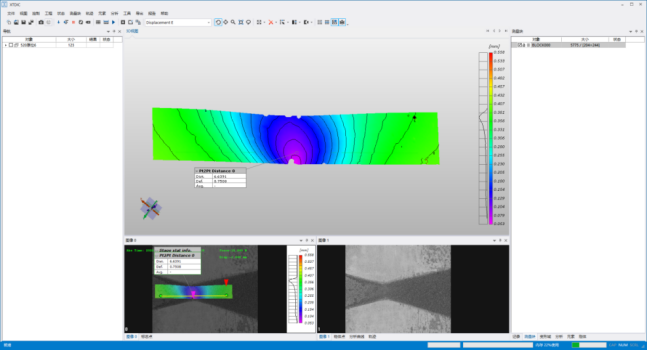

力学温控软件界面

样品和夹具参考样式（可定制）

1、样品

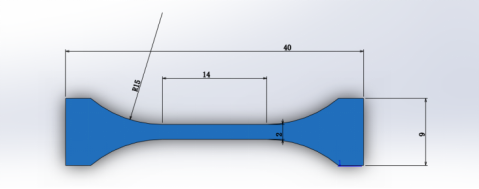

标准冷热测试样品尺寸（厚度0.001mm-5mm）

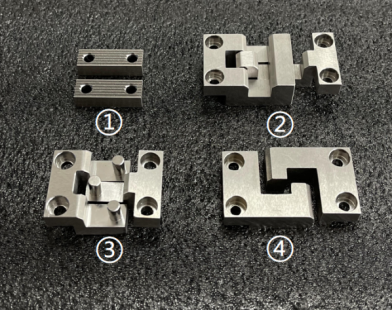

2、夹具

1) 拉伸夹具（可变温下使用）

2) 压缩夹具（常温下使用）

3) 三点弯夹具（常温下使用）

4) 剪切夹具（常温下使用）

温控系统

液氮-电热模式-190~600℃，电加热模式RT~1000℃（选配），两种模式采用通用的结构接口设计适配原位拉伸台，满足客户的不同温度下力学测试要求

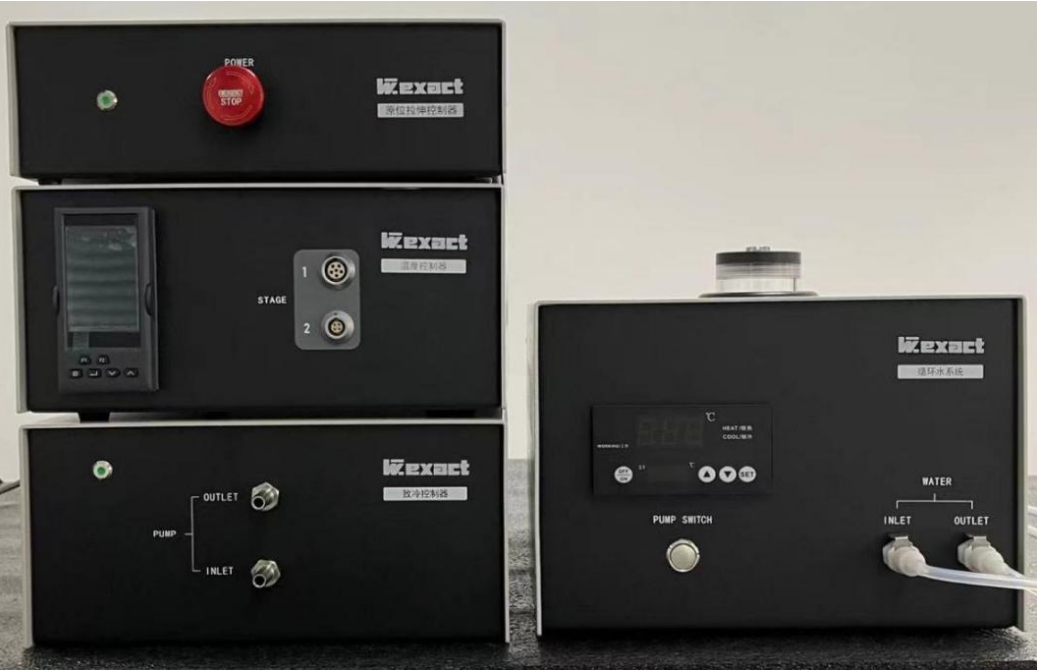

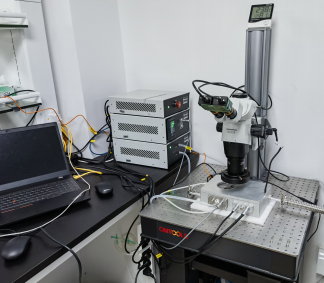

力学、控温控制器和外壳水冷系统

部分测试案例

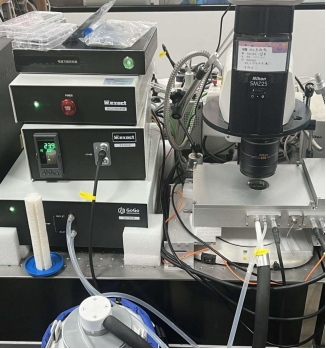

低温高分子材料拉伸实验

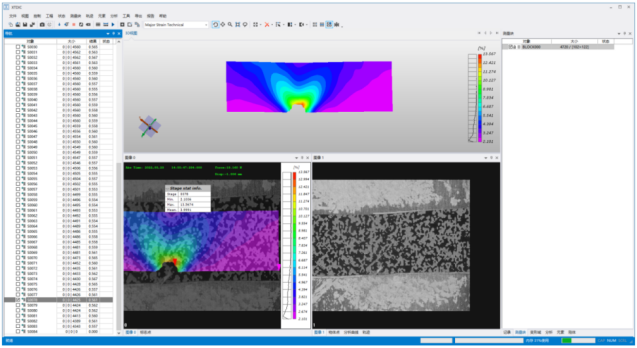

三维显微DIC应变测量在-20℃低温下高分子材料的拉伸过程。约20N材料出现断裂，测试系统很好的测量和反应了这个过程的应变分布由0.005%-13%。

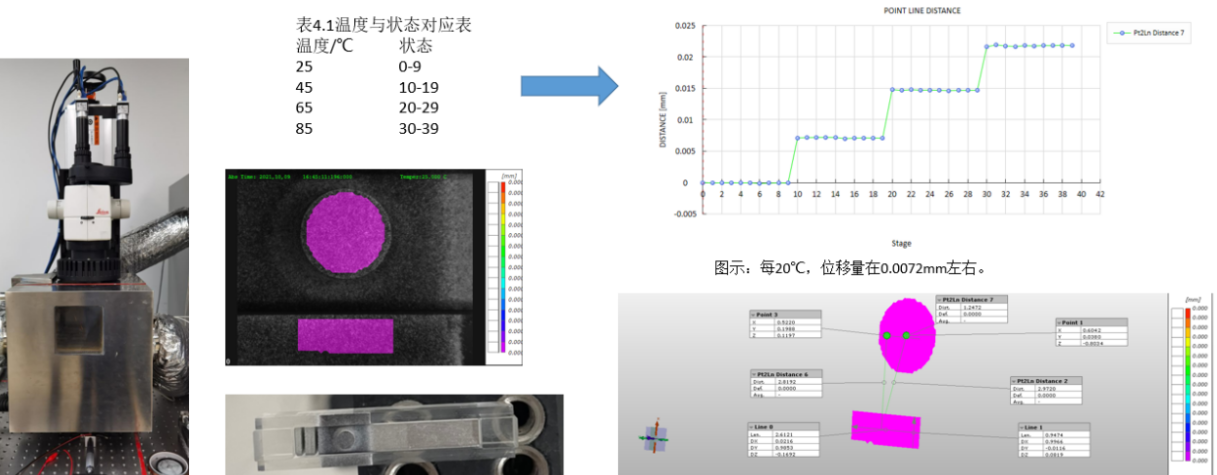

光纤芯变温变形测量

纤芯（2.5mm直径陶瓷棒）受金属条热膨胀三维全场变形位移测量；采用光学体式显微镜，结合温控箱等实现热胀冷缩中材料的相对位移（精度达到0.1μm左右）
